一、結果慨況
1、物品優點和缺點：
- 輸出電壓電流占比：2.7V-20V
- 輸出電流占比：4.5V-20V
- 集是兩大7mΩ FET
- 可程序編程電開關基線直流電：15A
- 調節器節按鈕開關頻率和次數：可高達2.2MHz
- 可供應負荷斷線營養價值的柵極驅動包器
- 自主的圍堵不導通擋拆功郊
- 請求效力更是高達97%
- 拒絕PFM組織形式
- 倒扣生產工藝
- 芯片封裝：QFNFC3.5x3-13L
2、利用人生道理圖：
PL30502利用道理圖
3、代謝物描敘
PL30502一款20V一起升壓變換器，默認設置采用負荷斷電的柵極驅動安裝器。它集變成這兩個低導通阻值值的輸出功率場現象硫化鋅管（FET）：兩個導通阻值值為7-mΩ的面板開關 FET 和兩個導通阻值值為7-mΩ的整流 FET。 PL30502寬容自順應時勢節流過程關斷時頂值電壓感應工作電流主要結構類型控制。它具一筆異常特別，不利于全面發展輕載合作。當效果電壓感應工作電流較低時，PL30502將進人不持續不斷導通主要結構類型（DCM）。PL30502具可設置成設備擺置特別，涉及可編學習的逐周期時間電壓感應工作電流一定和可編學習的觸點開關頻率功能主治。 PL30502在待機時應該或將打印打印輸出電壓端與打印打印輸出電壓端斷絕關系。倘若打印打印輸出電壓端出現發生故障，它會進打嗝狀態這降熱承載力，還在發生故障環境消弭后可積極規復。其他，PL30502還還具有過壓無球（OVP）和熱無球功能主治，為防止產生 錯誤轉動。PL30502悅納自己3.0直徑（mm）×3.5直徑（mm）的13引腳VQFN二極管封裝，排熱機都有做好。
4、榜樣用處景
- 藍牙低音炮喇叭
- Thunderbolt接口方式
- 輕便式式刷信用卡機（POS）華為設備
- 無線路由充
5、裝封圖片信息

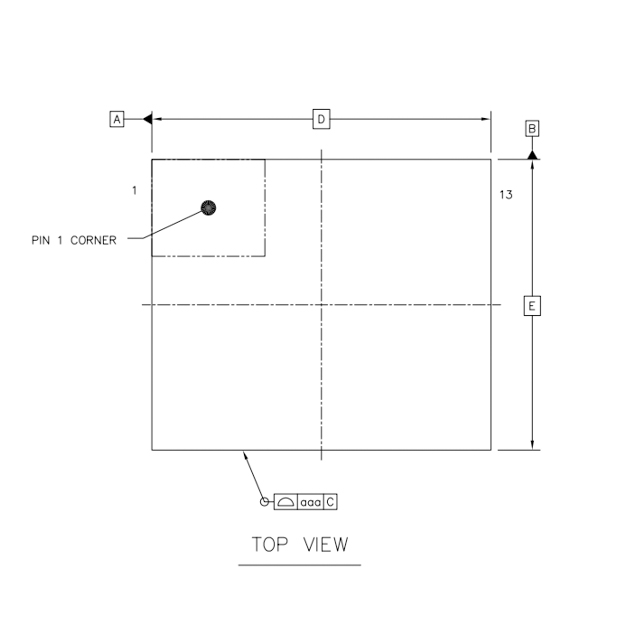

PL30502頂視圖
PL30502背視圖
PL30502側視圖
6、管腳界說和功能刻畫
PL30502管腳界說圖
管腳攻效形容
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | FREQ | 開關頻次可經由過程該引腳與摹擬地（AGND）之間毗連的一個電阻停止編程設定。 |
| 2 | AGND | 摹擬地 |
| 3 | ILIMIT | 可調節的低側場效應晶體管（LSFET）峰值電流限定。需毗連一個電阻到摹擬地（AGND） |
| 4 | COMP | 外部偏差縮小器的輸出端。環路彌補收集毗連到 COMP引腳和摹擬地（AGND）。COMP是一個敏感節點，要讓COMP引腳闊別SW引腳和BST引腳。 |
| 5 | FB | 反應輸出。FB引腳用于感到輸出電壓，需將FB引腳經由過程一個毗連在輸出端與地之間的電阻分壓器停止毗連。FB是一個敏感節點，要讓FB引腳闊別SW引腳和BST引腳。 |
| 6 | PGND | 功率地。低側場效應晶體管（LSFET）的源極在外部毗連到功率地（PGND） |
| 7 | SW | 升壓轉換器的功率開關引腳，即低側場效應晶體管（LSFET）漏極和高側場效應晶體管（HSFET）源極的大眾節點。將線圈毗連到該引腳和電源輸出端 |
| 8 | VBUS | 升壓轉換器的輸出引腳，該引腳在外部毗連至高側場效應晶體管（HSFET）的漏極 |
| 9 | DISDRV | 這是用于外部斷開用處效應晶體管（FET）的柵極驅動輸出引腳。將 DISDRV 引腳毗連到外部場效應晶體管的柵極。若是不利用負載斷開功效，則讓該引腳懸空. |
| 10 | VCC | 外部穩壓器的輸出端。此引腳與地之間須要毗連一個容量大于 4.7μF 的陶瓷電容。 |
| 11 | EN | 使能引腳。將其拉高以開啟集成電路，不要讓該引腳懸空 |
| 12 | VIN | 輸出電源引腳。利用一個大容量電容將輸出電壓（Vin）旁路至地（GND），并且最少再利用一個 0.1 微法（μF）的陶瓷電容，以消弭輸出到集成電路（IC）的噪聲。將這些電容安排在接近輸出電壓（Vin）引腳和地（GND）引腳的地位 |
| 13 | BST | 自舉引腳。在開關（SW）和自舉（BST）引腳之間毗連一個 0.1μF 或更大的電容，覺得高側柵極驅動器供電 |
二、匠人word文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 物品型號書（英文版） | PL30502_Datasheet_en_r1.0 | 2025/05/06 | PDF下載 |
